二次加工
サブミクロンの高精度加工技術と測定技術
特徴
セラミックスにサブミクロンの精密な加工を施すことができます。
サブミクロンの高精度な外径加工が可能です。
孔径Φ40μm以上での高精度な孔加工が可能です。
高精度表面仕上げ加工が可能です。
用途
・光通信用フェルール ・光デバイス部品 ・放電加工機用電極ガイド
・摺動軸部材 ・位置決めピン ・回転軸(モーターなど)部材
・薬液プランジャ―

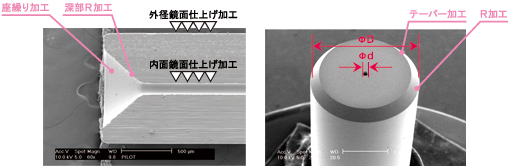

●加工事例
加工例 (単位:㎜)
外径 | 内径 | D・dの同軸 |
---|---|---|
Φ2.5±0.001 |
Φ0.06±0.001 |
0.005 |
Φ2.5±0.001 |
Φ0.05±0.001 |
0.005 |
Φ2.4995±0.0005 |
Φ0.125 +0.001 -0 |
0.0014 |
Φ2.4995±0.0005 |
Φ0.080 +0.001 -0 |
0.0014 |
Φ2.4995±0.0005 |
Φ0.050 +0.001 -0 |
0.0020 |
Φ1.249±0.0005 |
Φ0.050 +0.001 -0 |
0.0020 |
