エアー式ディスペンサー AF600
各種接着剤、各種ペースト、潤滑油などあらゆる液体材料に対応
エアー加圧制御コントローラーとシリンジ及びシリンジアダプタで構成された最もベーシックな1液型の定量吐出装置です。
低粘度の液体から中・高粘度の液体まで対応できるので、幅広い使用範囲があります。
特長
1チップマイコンの採用
ティーチィング機能や正確な長時間タイマー制御が可能になりました。
ティーチィング機能(TIMEDモード)
TIME設定時、塗布動作時にTIME表示がカウントアップします。
動作停止後、SETキーを押すと表示中の値を記憶することができます。
バキューム機構により液ダレを防止
マルチ電源に対応(AC100V～AC240V(±10％))
外部制御
外部電源(＋5V，＋12V，＋24V)／内部電源切り替え機能と塗布完了信号が使用できます。
適用吐出材料
- ・
- エキポシ樹脂
- ・
- シリコーン樹脂
- ・
- UV樹脂
- ・
- クリーム半田
- ・
- 銀／金ペースト
- ・
- グリース
- ・
- オイル、その他各種接着剤

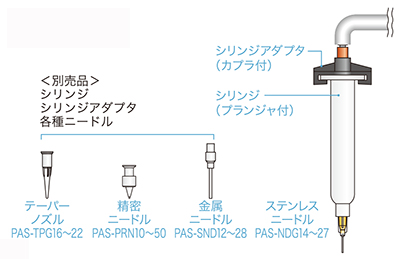

装置概要
基本仕様
電源 |
AC85V～AC265V(ワイド入力電源) |
|
|---|---|---|
入力周波数47Hz～440Hz [定格：50～60Hz](単相) |
||
消費電力 |
16VA以下 |
|
1次側空気圧源 |
MAX 0.7MPa (無潤滑ドライエア) |
|
吐出圧力調整範囲 |
0.02～0.6MPa |
|
吐出時間調整範囲 |
0.01～9.99sec(出荷時)： |
|
0.1～99.9sec： |
||
動作モード |
TIMED |
タイマー動作モード(定量吐出) |
STEADY |
ステディ動作モード(連続吐出) |
|
吐出開始信号 1,2 |
入力 |
フットスイッチ又は外部回路からの制御 |
吐出完了信号 |
オープンコレクター出力負荷容量 DC＋24V 20mA |
|
バキューム機能 |
負圧発生機構内蔵 |
|
バキューム調整範囲 |
||
外形寸法(㎜) |
190(W)×136(D)×約72.5(D) (ゴム足を含む) |
|
質量 |
1.7kg |
|
標準添付品 |
フットスイッチ (PAS－SWF) |
|
