組立部品

高信頼性のアッセンブル技術


特徴

セラミックスと金属・プラスチック等の異種材料との接合・組立ができます。
接着・圧入固定などにより、セラミックスと金属の複合製品を製作しております。

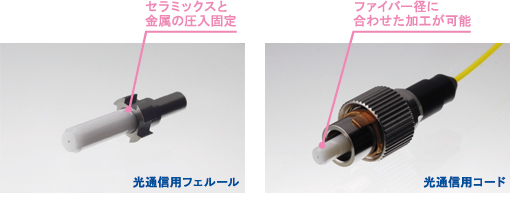

ユーザー様の要望に合わせた孔径の光通信用フェルールを製作することにより、特殊な外径の光ファイバーに、光コネクターや光デバイス、また、各種セラミック部品をアッセンブルすることが出来ます。


用途

・光通信用フェルール、コード、各種マスターコード、デバイス用コード
・放電加工機用電極ガイド
・位置決めピン、・ガイドピン
・プランジャ―

加工例 (単位:㎜)

金属外径(D)セラミックス孔径(d)同軸度長さ(L)

Φ4 +0 -0.005

Φ0.1±0.001

0.005

22

Φ4 +0 -0.005

Φ0.090±0.001

0.005

22

Φ4 +0 -0.005

Φ0.080±0.001

0.005

22

Φ4 +0 -0.005

Φ0.060±0.001

0.005

22

Φ4 +0 -0.005

Φ0.050±0.001

0.005

22
